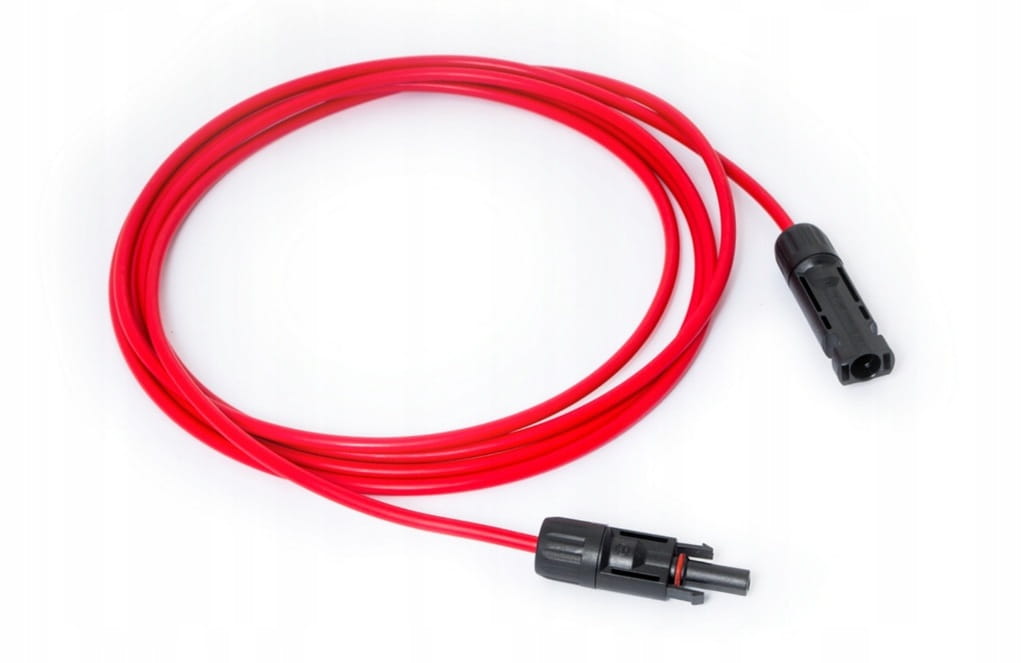

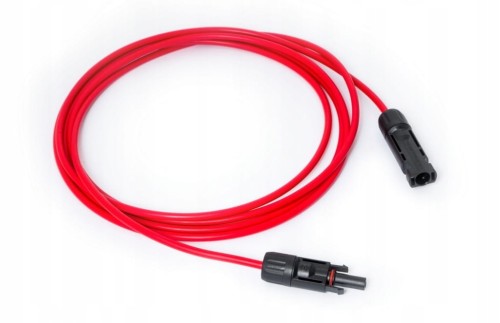

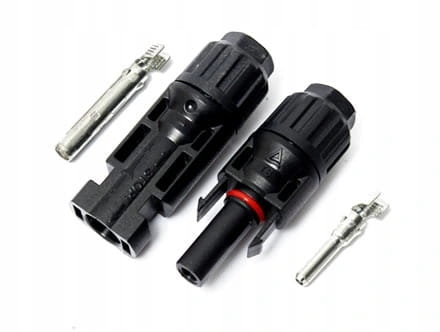

Przedłużacz solarny 4mm² - 1 metr z kompletem konektorów MC4 Firmy Betteri BC03A na kabel PV wraz z pinami (+) i (-).

Wysokiej klasy konektory, które są używane w Mikroinwerterach firmy Hoymiles i świetnie się sprawdzają w instalacjach opartych właśnie na tych mikrofalownikach. Doskonale są spasowane, kompatybilne i bez żadnych nieprawidłowości tworzą bezawaryjną instalację fotowoltaiczną. Nadają się również do pozostałych instalacji wyposażonych w inne falowniki i różne panele fotowoltaiczne.

Przedłużacz solarny jest niezbędny podczas łączenia paneli solarnych w instalacjach fotowoltaicznych.

Przewód spełnia wymagania norm:

• PN-EN 50618:2015-03
• PN-EN 60228:2007.

Przedłużacz został wyprodukowany pod zastosowania solarne.

Można go użytkować zarówno wewnątrz, jak i na zewnątrz budynków.

Trwałość oraz jakość wykonania, gwarantują długą żywotność produktu. Klasa ochrony IP67 zapewnia wodoodporność oraz pyłoodporność.

Konektory odporne są również na promienie UV

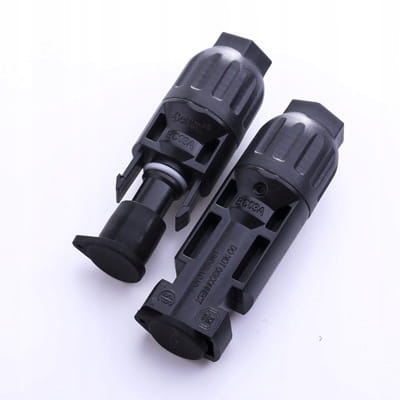

Parametry techniczne konektorów

Ogólne

• Prąd znamionowy: 30A
• Napięcie znamionowe: 1000V DC(TUV), 600/1000V DC(CSA)
• Rezystancja styków: ≤0.5mΩ
• Rezystancja izolacji: ≧400MΩ
• Napięcie znamionowe udarowe: 6000V
• Kategoria antyprzepięciowa: Ⅲ
• Klasa odporności złącza na zanieczyszczenia: 2 (sparowane)
• Wodoodporność: IP67 (1m, 1h)
• Kategoria palności: UL94-V0
• Klasa wg IEC: Ⅱ
• Zakres temperatur: -40℃~+85℃

Specyfikacja złącza

• Gniazdo: 1 Pin
• Pasuje do żył: 2.5/4.0/6.0 mm² lub 14/12/10 AWG
• Zewnętrzna średnica kabla: 5~6.8 mm

Użyte materiały

• Osłona: PC (poliwęglan)
• Styk: Miedź/Stop miedzi i cynku
• Powierzchnia styku: Cynowane/Posrebrzane
• Uszczelka: silikon

Standardy

• EN 6285: 2014: IEC - Wymagania i testy bezpieczeństwa
• UL6703: USA i Canada - Wymagania i testy bezpieczeństwa
• Zgodność z RoHS: Tak

Wymiary

• Długość: 56.8 mm (męskie), 59.2 mm (żeńskie)
• Szerokość: 19.0 mm
• Wysokość: 19.0 mm
• Waga: 7.60 g (męskie), 9.53 g (żeńskie)

Budowa przewodu:

1. Powłoka zewnętrzna: sieciowane tworzywo bezhalogenowe,
2. Izolacja: sieciowane tworzywo bezhalogenowe,
3. Żyła: elastyczna linka, z drutów miedzianych miękkich ocynowanych.

Dane techniczne przewodu:

• Napięcie znamionowe: 0,6 / 1kV AC
• Napięcie pracy: 1,5kV DC, zgodny z EN 50618
• Rezystancja izolacji: 1000 MΩ/km
• Napięcie probiercze badania 50Hz: 3500V
• Znamionowy przekrój żyły: 4,00 mm2
• Średnica zewnętrzna przewodu: 5,5 mm
• Największa dopuszczalna średnica drutu w żyle: 0,31 mm
• Nominalna grubość ścianki izolacji: 0,7 mm
• Nominalna grubość ścianki powłoki zew.: 0,8 mm
• Min. rezystancja izolacji przy 20°C: 580 MΩ.km
• Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
• Temperatura pracy: od -40°C do +90°C (+120°C/20.000h).
• Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
• Obciążalność prądowa: test zgodnie z EN 50618
• Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
• Odporność na promieniowanie UV: test zgodnie z normą EN 50618
• Płomienioodporność: wg DIN EN 60332-1 oraz PN-EN 13501-6:2014, LSOH
• Kolor: czarny,
• Elastyczna żyła wykonana z ocynowanych miedzianych drutów,
• Wysoka odporność na promieniowanie UV, Niska chłonność wody
• Bardzo dobre własności mechaniczne.
